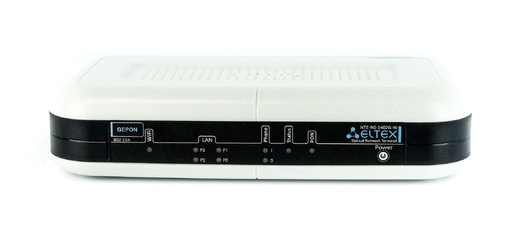

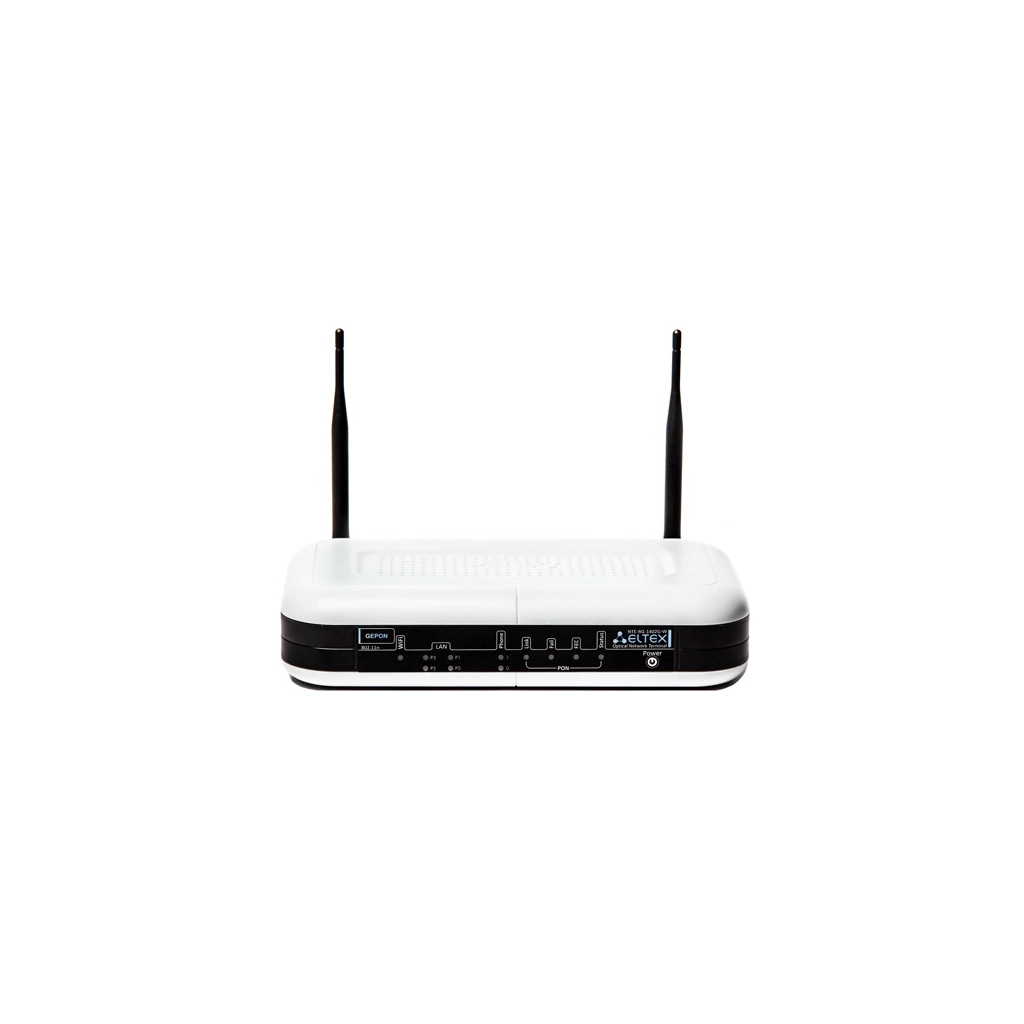

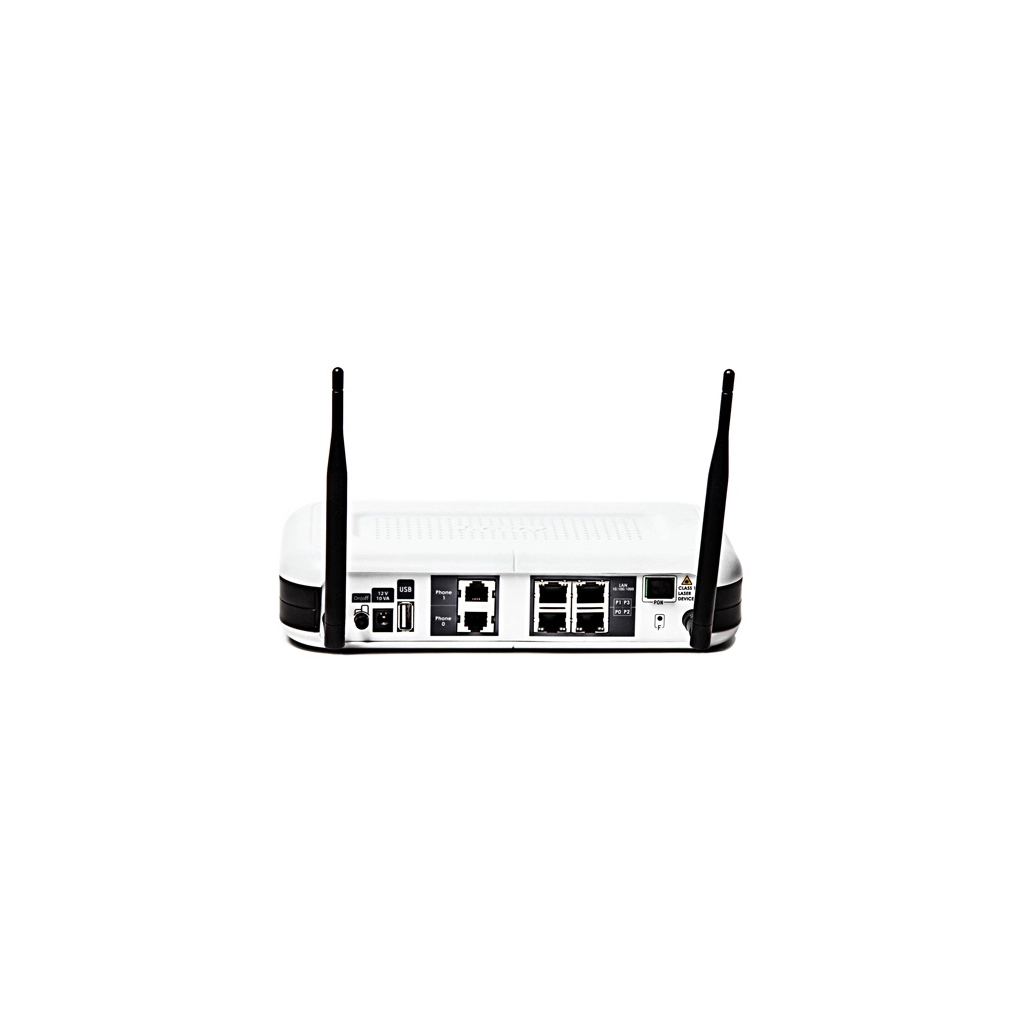

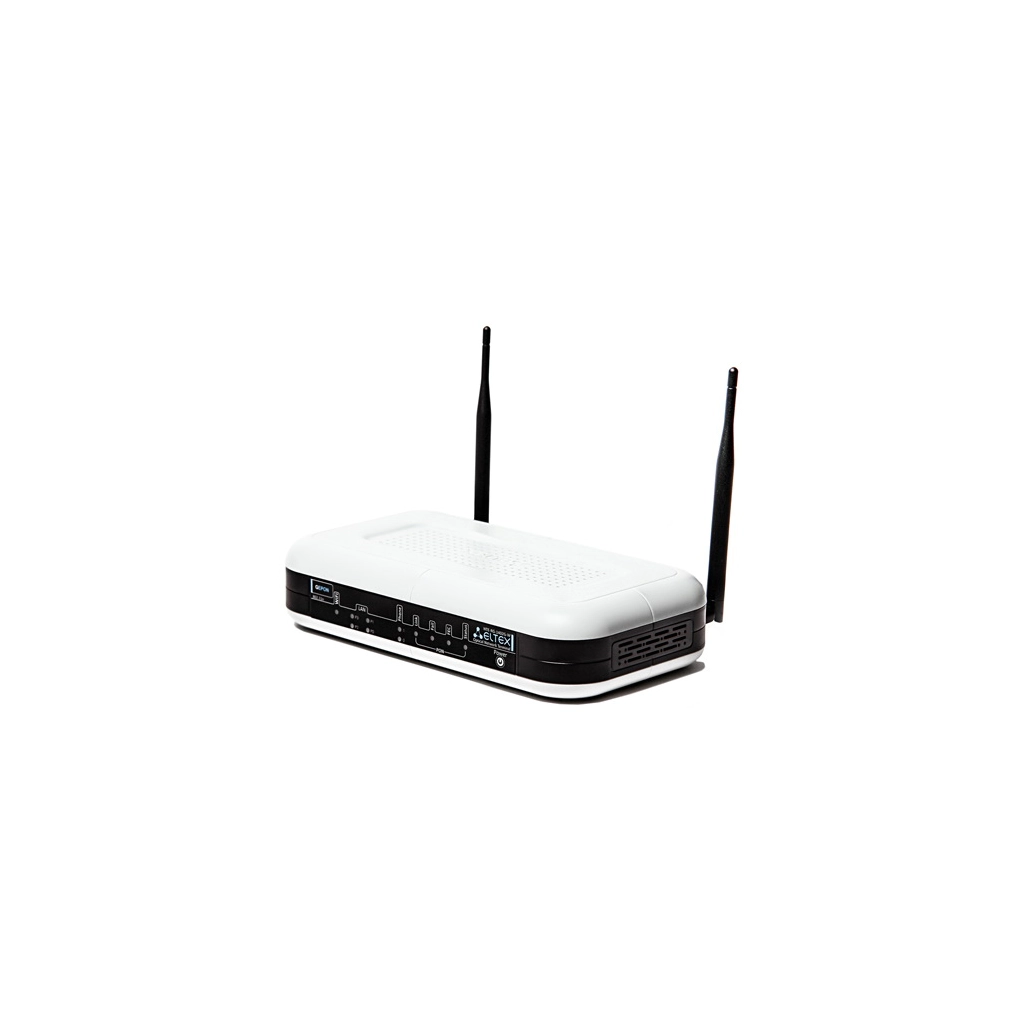

NTE-RG-1402G-W Rev. B Eltex
Снят с производства
Заменён на: NTE-RG-1421G-Wac Eltex Абонентский терминал
Артикул:
NTE-RG-1402G-W Rev. B
Абонентский терминал (ONT): 1 порт TurboGEPON и 4 порта Ethernet 10/100/1000 Base-T(RJ-45). 2 порта FXS, 1 порт USB, два приемо-передатчика Wi-Fi IEEE 802.11b/g/n
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Офис: Новосибирск
Общие параметры NTE-RG-1402G-W Rev. B Eltex
| Технология PON | TurboGEPON |
| Тип оборудования PON | ONU |
| Количество портов LAN (ONU) | 4 |
| FXS (ONU) | 2 |
| CaTV (ONU) | нет |
| Wi-Fi | 2,4 ГГц |
| Умный дом | нет |
| Размер коробки ШхВхГ, мм | 145 x 60 x 330 |
| Вес брутто, кг | 0.65 |
NTE-RG1402G-W - это универсальный абонентский терминал TurboGEPON.
NTE-RG1402G-W имеет 4 порта LAN, при этом обеспечивает скорость маршрутизации до 1Гбит/с. Интерфейс Wi-Fi поддерживает стандарты 802.11b/g/n. Доступ к телефонии реализован на базе протокола SIP.
Вся линейка ONT Eltex
|
WAN |
LAN |
FXS |
USB |
RF |
Wi-Fi |
|
|
1xTurboGEPON (B+) |
100M Eth + 1G Eth |
- |
- |
- |
- |
|
|
1xTurboGEPON (A+) |
100M Eth + 1G Eth |
- |
- |
есть |
- |
|
|
1xTurboGEPON (A+) |
4x1G Eth |
2 |
1 |
- |
802.11b/g/n |
|
|
1xTurboGEPON (A+) |
4x1G Eth |
2 |
1 |
есть |
802.11b/g/n |
Параметры интерфейса PON
- 1 порт TurboGEPON
- Тип разъема - SC/APC
- Среда передачи - оптоволоконный кабель SMF- 9/125, G.652
- Коэффициент разветвления - до 1:64
- Соответствие FSAN Class A+
- Максимальная дальность - 10 км
- Передатчик: 1310 nm
- Data Rate: 1244 Mb/s
- Avarage Launch Power: -2...+3 dBm
- Spectral Width (RMS): 3 nm
- Приемник: 1490 nm
- Data Rate: 2488 Mb/s
- Receiver Sensitivity: -23 dBm with BER better than or equal to 1.0x10-10
- Receiver Optical Overload: -3 dBm
Параметры интерфейсов LAN
- 4 порта Ethernet 10/100/1000 Base-T(RJ-45)
Параметры интерфейсов FXS
- 2 порта FXS
- Поддержка протокола SIP
- Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
- Передача факса: G.711, T.38
- Сопротивление шлейфа до 2 кОм
- Прием набора импульсный/частотный (DTMF)
- Выдача Caller ID
Параметры беспроводного модуля
- Стандарты 802.11 b/g/n
- Схема MiMo: 2x2
- Частотный диапазон 2400 ~ 2483,5 МГц
- Безопасность беспроводного соединения: WEP, WPA, WPA2
Скорость беспроводного соединения
- IEEE 802.11b: 1, 2, 5.5 и 11 Мбит/с
- IEEE 802.11g : 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
- IEEE 802.11n : от 6.5 до 300 Мбит/с (от MCS0 до MCS15)¹
Максимальная выходная мощность передатчика²
- 802.11b (11 Mbps): 17дБм
- 802.11g (54 Mbps): 15дБм
- 802.11gn (MCS 7): 15дБм
Схемы модуляции
- IEEE 802.11b: DQPSK, DBPSK, CCK
- IEEE 802.11g : BPSK, QPSK, 16QAM, 64QAM, OFDM
- IEEE 802.11n : BPSK, QPSK, 16QAM, 64QAM c OFDM
Параметры интерфейса USB
- 1 порт USB 2.0 - для подключения USB-устройств
Физические характеристики и условия окружающей среды
- Габариты - 218x120x49 мм, настольное исполнение
- Напряжение питания адаптера - 220В/12В
- Потребляемая мощность - не более 24 Вт
- Рабочий диапазон температур от +5° до +40° С
- Относительная влажность до 80%
Поддержка стандартов
- IEEE 802.3ah - Ethernet in the First Line
- IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
- IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому волокну
- IEEE 802.3x поддержка полнодуплексной связи
- IEEE 802.3ad агрегация каналов
- IEEE 802.1d STP
- IEEE 802.1w Rapid STP
- IEEE 802.1Q VLAN
- IEEE 802.1p IGMP
Функциональные характеристики
- Поддержка TR-069
- Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
- Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
- Поддержка IPoE (DHCP-client и static)
- DHCP-сервер на стороне LAN
- Передача Multicast трафика по Wi-Fi
- Поддержка DNS (Domain Name System)
- Поддержка DynDNS (Dynamic DNS)
- Поддержка UPNP (Universal Plug and Play)
- Поддержка NAT (Network Address Translation)
- Поддержка NTP (Network Time Protocol)
- Поддержка механизмов качества обслуживания QoS
- Поддержка IGMP Snooping
- Поддержка IGMP Proxy
- VLAN в соответствие с IEEE 802.1Q
Поддержка функций безопасности
- Ограничение скорости на портах
- FEC кодирование
Конфигурирование и мониторинг
- В соответствии с TR-142:
- Удаленное управление по протоколу TR-069
- Локальное управление WEB/CLI
- Удаленное управление по протоколу OAM
- Обновление программного обеспечения: TR-069, HTTP, TFTP
¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.
² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Программное обеспечение
Сертификаты
Блок питания
Руководство по установке и настройке
Провод заземления
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, NTE-RG-1402G-W Rev. B (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
Продление гарантийного обслуживания, NTE-RG-1402G-W Rev. B (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTE-RG-1402G-W Rev. B - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTE-RG-1402G-W Rev. B (услуга оказывается при наличии действующей гарантии)
Обучение в Академии Eltex
[NTE] Как сбросить NTE-RG к заводским настройкам?
Рекомендации по сбросу настроек:
NTE-RG1402G-W
Существует два способа сброса NTE-RG-1402G-W к заводским настройкам.
- Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user .Перейти во вкладку "Система/Конфигурация/Сброс к заводским настройкам" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
- Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
NTE-RG-1402G-W Rev B
Существует два способа сброса NTE-RG-1402G-W Rev B к заводским настройкам.
- Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user . Перейти во кладку "Management/Restore Default/Restore Default Settings" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
- Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
[NTE] Как изменить заводской пароль для NTE-RG1402G-W:rev.B?
Необходимо подключиться к WEB-интерфейсу NTE-RG1402G-W:rev.B по IP-адресу 192.168.0.1, логин/пароль - user/user.
Перейти в меню «Management/Passwords». Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.
[NTE] Как настроить проброс портов через NAT на NTE-RG?
Рекомендуемый порядок действий:
- подключиться web-браузером к NTE-RG.
- необходимо зайти в меню «Сеть-Правила NAT».
- нажать кнопку "Новое правило" и заполнить правило для проброса портов, к примеру для Torrent.
- IP-адрес LAN - в этом поле необходимо указать IP-адрес локальной машины, на которую необходимо пробросить порты.
- для р2р делается аналогично, только создается 2 правила - для порта TCP 1234, а потом еще одно правило для порта UDP 1235.
- после добавления всех правил, таблица правил NAT выглядит следующим образом:
Важно!
После создания правил обязательно выполнить применение конфигурации (кнопка "Применить изменения") и последующую перезагрузку устройства.
Перед тем как проверить проброшены ли порты, отключите firewall на ПК.
[NTE] Как обновить программное обеспечение на NTE-RG1402G-W:rev.B?
Для обновления программного обеспечения NTE-RG1402G-W:rev.B необходимо перейти в раздел "Management / Update Software", указать путь к файлу «filename.bin» и нажать кнопку "Update Software".
После загрузки ПО, устройство автоматически перезагрузится.
