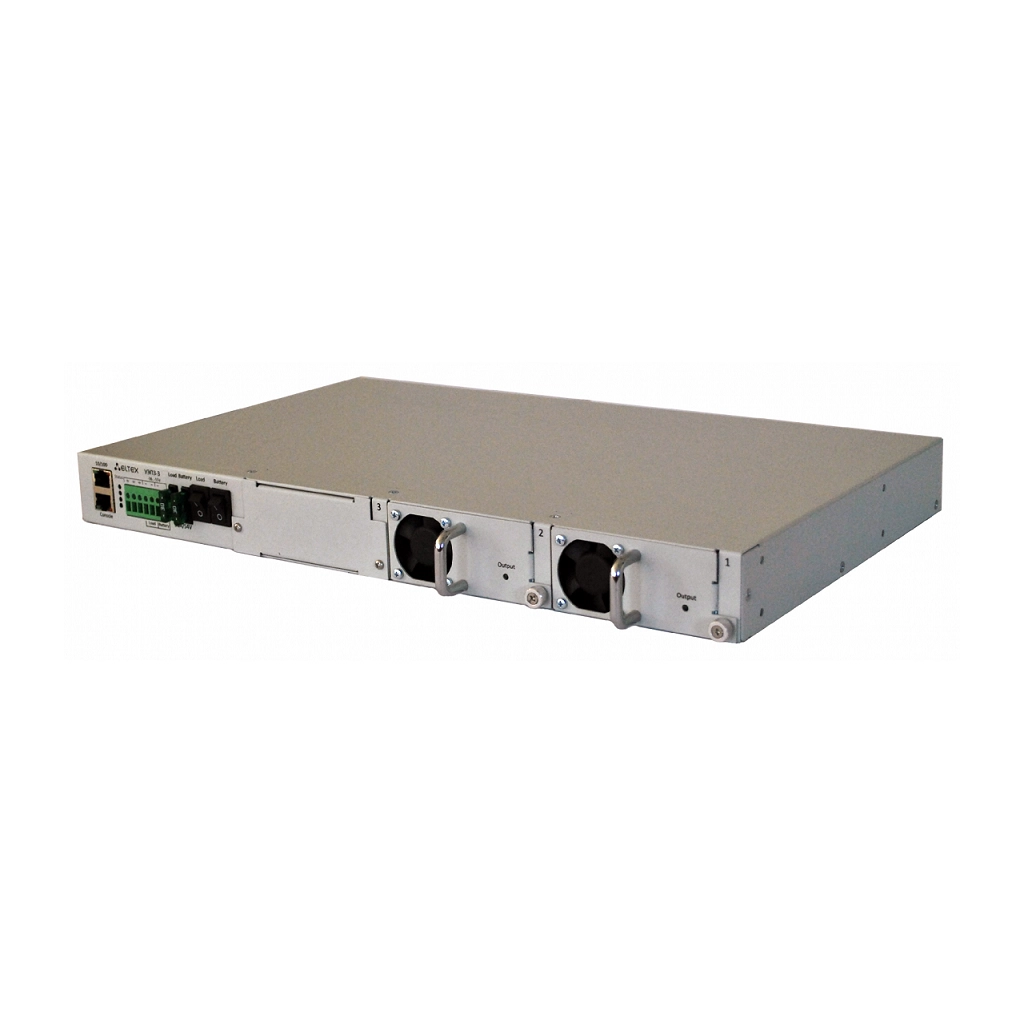

Устройство электропитания УЭП3-3 Eltex

Устройство электропитания УЭП3-3 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства компании «Элтекс» или других производителей с номинальным входным напряжением 48В постоянного тока и максимальной мощностью до 780 Вт, а также – для заряда аккумуляторных батарей.

Архитектура

УЭПы представляют собой модульные электропитающие установки. Конструктивным элементом УЭП является общий 19” блок высотой 1U, в который может быть установлено до 3 модулей питания МП260.

Каждый модуль питания МП260 представляет собой преобразователь из ~220В в 47-55В постоянного, с максимальной мощностью до 260Вт с возможностью дистанционного управления выходным напряжением. Все модули питания работают на общую выходную шину.

Управление и мониторинг

Для обеспечения функций управления и мониторинга УЭП, модуль контроллера может подключаться в IP-сеть при помощи стандартного Ethernet коннектора, находящегося на передней панели модуля. При этом конфигурирование и мониторинг УЭП возможны при помощи web-интерфейса, по протоколам CLI, SNMP, Telnet.

Функциональные возможности

• Одновременное питание нагрузки и заряд АКБ при постоянном буферном напряжении
• Защита АКБ от глубокого разряда. Напряжение отключения батареи 43,4±0,5 В (выходное напряжение 48 В)
• Защита выходных цепей устройств от коротких замыканий на выходе любого из выпрямителей и на любом выводе для подключения к нагрузке или батарее
• Контроль параметров и задание режимов работы через СОМ–порт
• Удаленное управление и мониторинг по SNMP, Telnet и Web-интерфейсу
• Дистанционный контроль параметров и задание режимов работы из ЦТЭ (при подключении УЭП к ЦАТС МС240 через СОМ–порт)

Функции мониторинга

Измерение параметров:

• Выходное напряжение
• Ток нагрузки
• Ток заряда батареи
• Выходной ток каждого модуля питания
• Входное напряжение
